[정보통신공학] 중간고사 연습문제

P1) 왜 위성은 uplink와 downlink 주파수를 다르게 가져야 할까?


위성은 송신(RX)와 수신(TX) 동시에 수행해야 함(full-duplex)
같은 주파수 사용하면 자기 송신 신호가 수신 방해(간섭)
self-interference 피하려면 주파수 분리 -> 분리된 통신경로 확보 필요

>> 송수신간의 self-interference를 방지하기 위해 uplink와 downlink는 서로 다른 주파수를 사용해야 한다.

---

P2) broadcast radio와 microwave의 주요 차이점을 몇 가지 제시하시오.

        항목                                    Broadcast Radio                                 Microwave

주파수	30MHz ~ 1GHz	1GHz ~ 30GHz
전파 방식	Radio Line-of-Sight (전방향)	Strict Line-of-Sight (직선 경로 필요)
안테나	정렬 필요 없음	접시형, 정렬 필요
용도	라디오, TV 방송	Wi-Fi, 셀룰러, 위성통신



P3) 다음 각 질문에 답하시오:

• a) refraction이란?
  • 전파가 매질을 통과할 때 속도 차이로 인해 굴절되는 현상(매질 변화에 따라 전파가 꺾이는 현상)
• b) attenuation이란?
  • 감쇠, 전파가 거리나 매질에 따라 약해지는 신호 손실 현상(신호세기가 거리나 매질에 따라 감소하는 현상)
• c) channel capacity에 영향을 주는 주요 요소는?
  • bandwidth, SNR, Error rate, encoding/modulation 방식(bandwidth, SNR, noise, error)

---

P4) 신호의 spectrum과 bandwidth는 어떤 관계가 있는가?

Spectrum은 신호가 포함하는 모든 주파수 성분 범위
bandwidth는 이 중 유효한 주파수 범위(최대-최소)

>> bandwidth는 spectrum 내에서 실제로 사용되는 주파수 범위. 넓을수록 더 많은 데이터 전송 가능
>>bandwidth는 spectrum의 유효 주파수 폭을 나타내며, 데이터 전송량에 직접적 영향을 준다.

---

P5) Asynchronous vs. Synchronous transmission

10,000 bytes 크기의 파일을 2400bps 속도로 전송한다고 가정하자.

• (a) asynchronous 통신을 사용할 때
  bit overhead와 시간 overhead를 따로 계산하시오.
  (가정: 각 문자마다 1 start bit, 1 stop bit, 8-bit data, parity 없음)
  • 문자 1개당 10비트, 총 비트 수= 10000*10 = 100000bits
  • 시간 = 100000/2400 = 41.67sec

>> bit overhead : 20,000bits / time overhead :  20000/2400=8.33sec


• (b) synchronous 통신을 사용할 때
  bit overhead와 시간 overhead를 따로 계산하시오.
  (가정: 각 frame은 1000 문자 = 8000 bit + 48 control bit)
  • 10000 bytes = 10 frames
  • frame당 48bits overhead -> 총 480bits overhead
  • 오버헤드 시간 : 480/2400 = 0.2sec (overhead양/1초에 보낼 수 있는 bit 양)

---

P6) 각 문자마다 parity bit를 포함시키는 것이 정확한 메시지를 수신할 확률에 어떤 영향을 줄까?

parity bit는 오류 검출 도와줌
parity bit 추가 -> 에러 검출 능력 향상
but parity bit 자체가 오류 가질수도!
전송비트 수 증가 -> 오류 확률도 함께 증가
단 짝수개의 오류는 검출하지 못함

>> parity bit를 포함하면 단일 비트 검출 가능성이 생겨 수신 정확도는 증가 but 전송비트 수 증가로 오히려 오류발생확률도 함께 증가 --> 정확도는 향상 but 한계 있음

---

P7) Odd parity 사용 시 송신 비트 구성 및 오류 검출 조건

7비트 데이터가 1010110일 때 송신기는 어떤 비트를 보내야 하며, 수신기는 어떤 경우 오류를 검출할 수 있는가?



• 송신기 : odd parity 사용
• 1의 개수 : 4개(짝수) -> 홀수로 맞추기 위해 parity bit =1 추가
• 수신기가 오류를 검출할 수 있는 경우 : 홀수개의 비트오류 발생 시 가능. 짝수 개 비트오류 발생하면 검출 불가.


>> 송신 비트 : 10101101 / 오류 검출 가능 : 홀수 개 비트 오류 발생 시

---

P8) Internet Checksum 방식 - 더하기 스스로 해보자

송신 데이터가 5AD3 EE35일 때, 송신 메시지는?
수신자가 받은 메시지가 59D3 EF35 B6F6일 경우 수용되는가?

• checksum 알고리즘  : 16비트 단위로 덧셈, carry 발생 시 end-aroud carry 수행 (carry는 다시 더 함)
• 결과를 1의 보수(one's complement)해서 송신
• 수신자는 받은 모든 word 더해서 결과가 FFFF면 수용

• 송신 합 = 5AD3 + EE35 = 14908 → One’s complement: B6F6
• 송신 메시지 = 5AD3 EE35 B6F6
• 수신 메시지 59D3 EF35 B6F6 합 = FFFF → 검증 통과

하지만! 실제 에러 발생 사례 (교묘하게 합이 FFFF) → 검출 실패 가능

• 송신 메시지: 5AD3 EE35 B6F6
• 수신 메시지: 합이 FFFF이므로 수용됨
  → ❗ 오류 있음에도 검출 불가 예시





---

P9) CRC C(11,7), divisor: 110011 → 적합한가?

CRC 코드 C(11,7)에서 divisor가 110011일 경우, 해당 divisor는 적절한가?

(* C(11, 7)은 n = 11, k = 7임)

• 조건확인:
  • C(11,7) : n=11, k=7 -> FCS 길이 = n-k = 4bits
  • divisor P의 degree = 5 → bit 길이 = 6
  • FCS길이와 P의 최고차항은 항상 같아야 함.

>> 적합하지 않다. CRC의 FCS 길이는 P의 최고차항 계수와 같아야 한다.  FCS=4bit인데 P는 5차식이다.
5차식 divisior은 5bit FCS 생성 BUT C(11,7)은 FCS가 4bit 이어야 하므로 부적

---

P10) Divisor P = 110011, Message M = 11100011 → CRC 값은?

→ CRC 값을 구하시오.

• M : 11100011(8bit) -> 뒤에 5개 0 추가 -> 13bit
• 나눗셈 수행(mod 2 연산) -> remainder(FCS) = 11010

>> CRC=FCS(remainder) = 11010, 최송 전송 bit : 1110001111010
* CRC 값 = FCS, 즉 같은 의미!
* MOD2 연산 : 덧셈과 뺄셈이 XOR으로 동작하는 특별한 연산 방식 (0 + 1 = 1, 1 + 1 = 0)

---

P11) 11-bit 메시지에 대해 4-bit FCS를 생성하는 CRC가 구성되어 있고,

generator polynomial이 x⁴ + x³ + 1일 경우,
이 작업을 수행할 shift register 회로를 그리시오.


• 메시지 : 11bit, FCS: 4bit 따라서 generator polynomial의 차수 = 4.
• Generator polynomial 의 이진표현 : 11001
• 회로 구성 :
  • shift registers : 4개 필요(4bit FCS -> r4,r3,r2,r1)
  • XOR 게이트 위:

    계수가 1인 항: x⁴, x³, x⁰ → 위치: 0, 1, 4

• Generator Polynomial: 11001
• Shift Register 개수: 4
• XOR 위치 (왼쪽부터 인덱스 기준): [0, 1, 4]
  • 즉, 첫 입력과 r1, 마지막 출력 사이에 XOR 연결



P12) stop-and-wait 방식을 사용하는 half-duplex point-to-point link에 대해 다음을 고려하시오.

각 메시지는 여러 개의 frame으로 분할되어 전송됨. 오류나 frame overhead는 무시.

• (a) message size를 증가시키면 line utilization에 어떤 영향이 있는가?
   (메시지 수는 줄어들고, 나머지 요소는 일정하다고 가정)
  • 하나의 메시지를 더 적은 수의 큰 프레임으로 나눌 수 있음 -> 프레임 수 감소
  • 프레임 수가 줄면 그만큼 ACK을 기다리는 시간도 줄어든다.
  • 전송효율(=utilization)이 증가
  • 메시지 크기 증가 -> 프레임 수 감소, 프레임당 데이터비용 증가 -> 전송시간 증가, 대기 시간 감소 ->링크 utilization 증가
    • 메시지 크기를 키워서 → 프레임 하나에 담을 양을 늘림"
      → 즉, Frame 크기를 키운다 = Message 크기도 커진다
• (b) number of frames를 증가시키면 line utilization에 어떤 영향이 있는가?
   (메시지 크기는 일정하다고 가정)
  • 프레임 수 증가 -> 프레임 당 크기 작아짐
  • 프레임이 작아지면 T_trans(전송시간) 줄어듦, idle 대기시간 비중 커짐 -> 링크 utilization 감소
• (c) frame size를 증가시키면 line utilization에 어떤 영향이 있는가?
  • 프레임 사이즈 증가 -> T_trans 증가 -> 대기시간에 비해 실제 전송에 쓰이는 시간 많아짐 -> 링크 활용률 증

---

P13) 다음은 optical fiber에 대한 문제이다.

• 광섬유 길이: 300 m
• 전송 속도: 900 Mbps
• 프레임 길이: 2000 bits
• 전파 속도: 2×10^8m/s

다음을 계산하시오:

• (a) **propagation delay TpropT_{prop}Tprop**는 얼마인가?
• (b) **transmission delay TtransT_{trans}Ttrans**는 얼마인가?
• (c) TpropT_{prop}Tprop과 TtransT_{trans}Ttrans의 관계를 통해 어떤 해석이 가능한가?

a

프레임 크기 / 전송속도

b

전송 속도: 900 Mbps = 900×10^6 bps

(C): 전파 지연보다 프레임 전송 지연이 더 크다.
→ 이 링크에서는 **거리에 의한 전파 시간보다 처리량(데이터 전송 시간)**이 더 중요한 성능 요인이다.

---

P14) 어떤 채널이 다음과 같은 조건을 가질 때:

• 전송 속도: 100 Mbps
• 전파 지연: 10 μs

stop-and-wait 방식에서 효율이 최소 90% 이상이 되기 위해
frame size는 어느 범위여야 하는가?

---

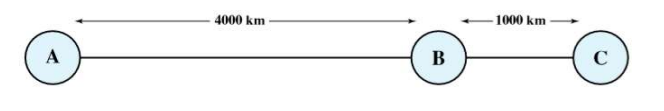

P15) 다음 그림은 A 노드에서 생성된 frame이 B를 거쳐 C로 전달되는 상황을 보여줌.

B의 버퍼가 overflow되지 않도록 B와 C 사이의 **최소 전송 속도 (R bps)**를 계산하시오.
조건:

• A-B 간 전송 속도: 100 Kbps
• 각 구간의 전파 지연: 5 μs/km
• full-duplex 연결
• 모든 frame: 1000 bits
• ACK는 별도 프레임, 길이 무시
• A-B 구간은 sliding-window 방식, window size = 3
• B-C 구간은 stop-and-wait 방식
• 오류 없음
• 힌트: B에 들어오는 frame 수와 나가는 frame 수가 같아야 B의 buffer가 넘치지 않음



P16) 지구와 어떤 행성 간의 거리: 약 9×10109 \times 10^{10}9×1010 m

이 링크는 전송 속도 64 Mbps인 point-to-point link로 연결되어 있음.
frame size: 32 KB, 빛의 속도: 3×1083 \times 10^83×108 m/s
이때 다음을 구하시오:

• sliding window protocol이 사용될 때, **link utilization이 100%**가 되기 위한
   **최소 send window size (W)**는 얼마인가?
   (송수신 측의 프로토콜 처리 시간은 무시)

---

P17) 한 채널의 전송 속도 R = 1 Kbps, 전파 지연: 0.2초/km

송수신 노드 간 거리: 30 km,
nodes는 500-bit frame을 주고받음.

• 다음 조건에서 **최소 sequence field size (k)**를 구하시오:
   link utilization 100%, ACK 프레임의 길이 무시, 송수신 지연 무시

---

P18) 두 인접 노드가 5-bit sequence number를 사용하여 frame을 전송함.

다음 ARQ 프로토콜 각각에 대해 최대 send & receive window size는 얼마인가?

• (a) Stop-and-wait ARQ
• (b) Go-back-N ARQ
• (c) Selective-reject ARQ
